Honeywell霍尼韦尔 电动蝶阀V4BF系列
应用：V4BFW16系列电动对夹式蝶阀配备OM..-E系列电动执行器可应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中，可以实现调节量或开关量控制。
V4BF系列蝶阀通过调节型执行器可接受多种控制信号，如4~20mA，1~5V或2~10V（可通过拨动开关现场设定）.
V4BF系列还能提供反馈信号。开关型的在开位和关位反馈无源干结点信号（2~10V或4~20mA）。
特点：
•型号全，口径范围DN50~DN600（输出扭矩50~3500Nm）
•不锈钢阀杆，优质橡胶阀座，阀板与阀杆无销连接，对夹式连接
•驱动力矩低
•开关控制或模拟量控制
•强制手动操作，无需离合机构
•位置自锁，机械指针位置指示
•加热器预防冷凝；标准型号带有辅助开关
•IP66防护等级
技术参数
|
阀体 |
执行器（NOM..-E） |
|
口径 DN50~DN600 |
电源 220Vac ,+/-10%,50/60Hz |
|
公称压力 PN16 |
行程 90°± 5° |
|
介质 水或中性液体 |
控制（调节型） 4~20mA 1~5V或2~10V |
|
介质温度 -10℃至120℃ |
反馈（调节型） 4~20 mA DC2~10V |
|
阀体材质 GGG40 (DN50-150为GG25) |
防护等级 IP66 |
|
阀杆材质 不锈钢SS416 |
环境温度 -30℃ 至 65℃ |
|
阀板材质 球墨铸铁镀镍 |
位置指示 指针连续位置指示 |
|
阀座 EPDM |
加热器 15W 220V防冷凝 |
|
泄漏率 无可视泄漏 |
外壳材料及表面处理 铝合金 |
|
法兰标准 ISO 7005-2
|
过载保护 内置过热保护，135±5°停机 95±15°恢复 |
安装使用注意事项：
•请务必使用中线蝶阀法兰！
•法兰焊接完成后方可安装阀门，严禁夹着阀门焊接法兰！
•阀门在安装过程中保持部分开启状态，开启角度不可高于阀座高度。
•法兰与蝶阀之间不可添加垫片。垫片容易造成阀座挤压不均匀而导致阀门漏水！
•阀门安装完成后转到全开位置，请务必进行管道冲洗！
•OM-1-E和OM-P1-E的手动操作位置在执行器底部。
•调节型执行器的出厂默认输入输出信号均为4~20mA

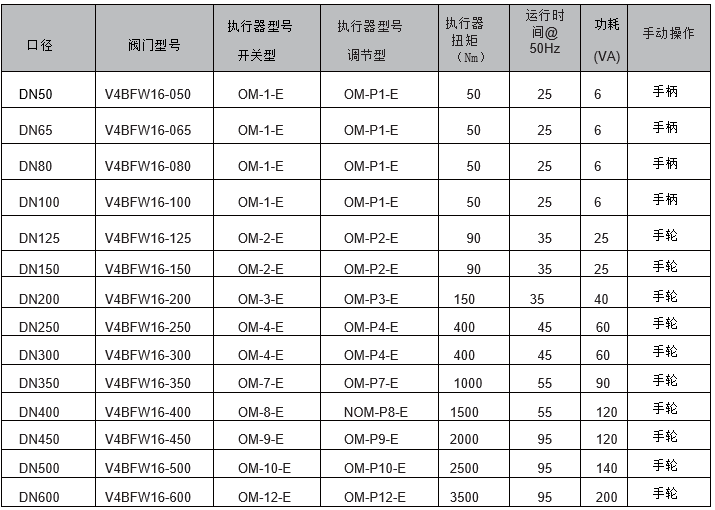

订货信息
