Honeywell霍尼韦尔  非弹簧复位风阀执行器CN系列



应用：

此系列非弹簧复位风门执行器将实现对下列对象的控制：各种风阀、变风量单元、空气处理机组及通风格栅等。



特点：

• 具有5Nm、10Nm、20Nm和34Nm四种扭矩类别

• 部分型号具有自对中适配器，使执行气能够适用不同轴径大小的风门

• 可以在整个行程范围内以5°为增量调整机械行程限位

• 机械位置指示功能（20Nm和34Nm的型号）

• 具有手动离合按钮，便于用户在断电或没有控制信号输入时对执行器手动节

• 具有可供用户选择的可现场安装的外置辅助开关

• 具有选择旋转方式和停止/关闭状态的旋钮，可调节多种运行模式

• 采用直流电机技术，具有过载保护功能

• 95°的旋转角度确保执行器能够紧密地关闭风门

• 可拆卸接线盖的设计及Honeywell统一的接线标准使安装、接线快捷

• 直接耦合的设计，使执行器安装省时省力，运行稳定

• 通过CE和UL认证（230V型号只有CE认证）

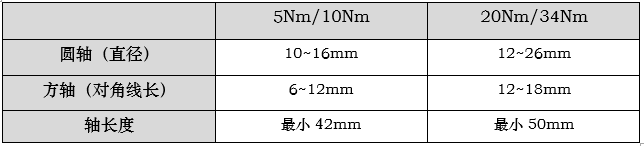

安装风门轴尺寸

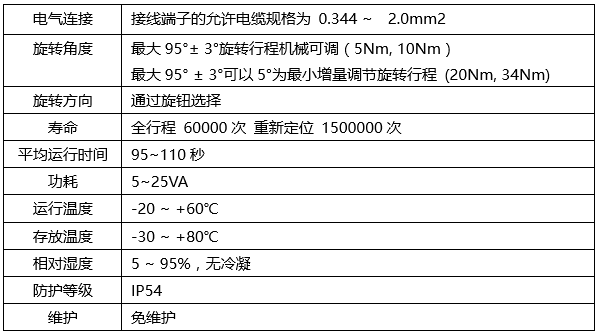

技术参数

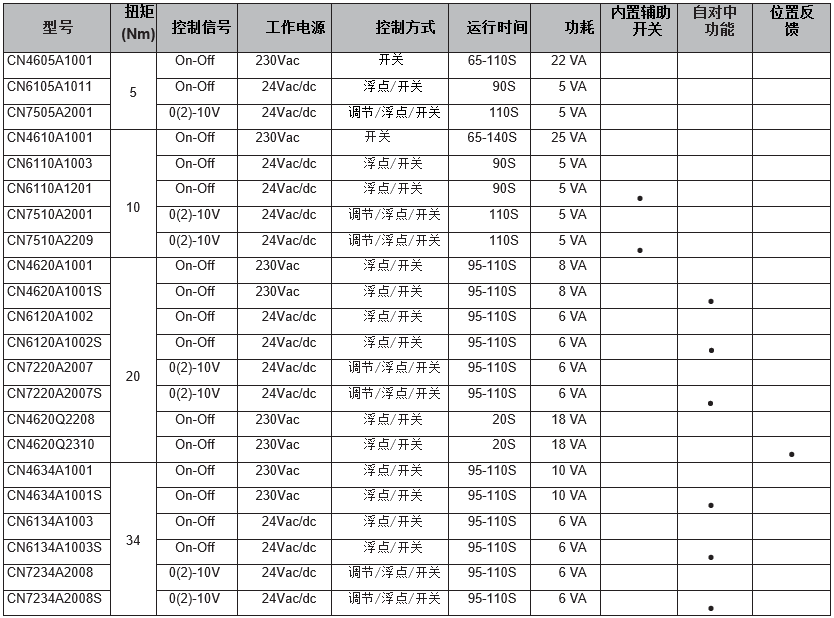

订货型号



附件及其特点：风门执行器辅助开关 SW2-CN / SSW2-CN

1、两个可调整的单刀双掷开关

2、包含执行器位置指示功能

3、配备可拆卸的配线接线盖，不需要额外的联结箱

附件功能

1、可现场安装的零配件

2、能够代替内部辅助开关的功能

3、设定点可以调节，用户可以自由确定连个设定点的位置

附件参数

SSW2-CN：2*SPDT，AC110V/230V，5A（阻性）/3A（感性）应用于CN05、CN10 系列风阀执行器

SW2-CN： 2*SPDT，AC110/230V，5A（阻性）/3A（感 性）应用于CN20、CN34系列风阀执行器
