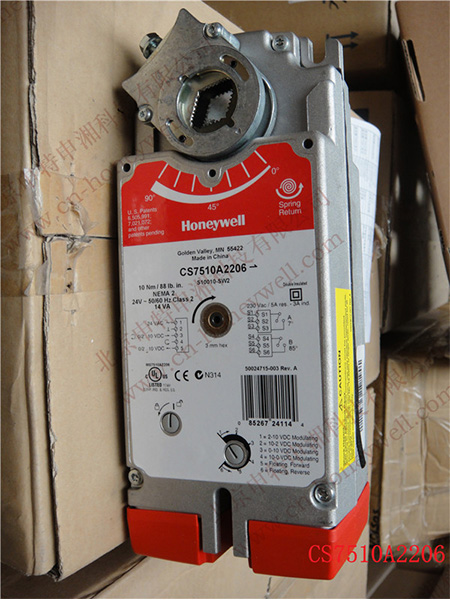

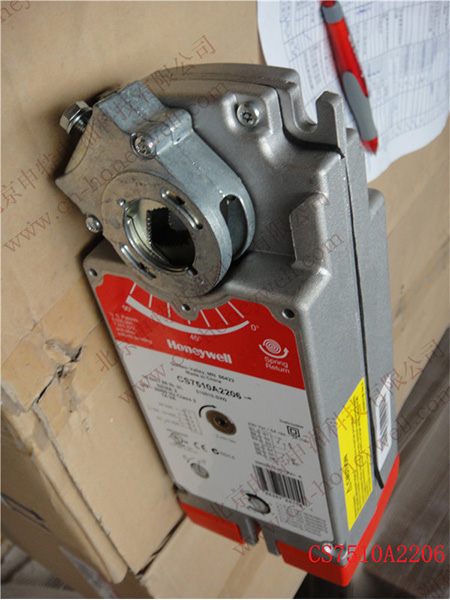

Honeywell霍尼韦尔  弹簧复位风阀执行器CS系列



应用：

   此系列弹簧复位风门执行器主要用于暖通空调（HVAC）系统，可用以驱动各种要求弹簧复位故障保护控制的阀门。

   应用范围包括：风量调节型阀门。直接在传动轴上安装或远程安装（需要辅助硬件）直角回转阀，如直接安装在传动轴上的球阀或蝶阀线性行程阀或套筒阀，与提供线性动作的连接装置装在一起（需要安装辅件）。



特点：

• 具有5Nm、10Nm和20Nm三种扭矩类别

• 具有自对中轴适配器，使执行器能够适用不同轴径大小的风门

• 可以在整个行程范围内以5°为增量调整机械行程限位

• 机械位置指示功能

• 配备有六角扳手，便于用户在断电或没有控制信号输入时对执行器手动调节，带锁定功能

• 具有可供用户选择的可现场安装的外置辅助开关

• 具有选择旋转方向和停止/关闭状态旋钮，可调节多种运行模式

• 采用直流电机技术，具有过载保护功能

• 95°的旋转角度行程确保执行器关闭风门时更加紧密

• 对输入信号滤波，避免“电子噪音”，使执行器运行精确、稳定

• 可拆卸接线盖的设计及Honeywell统一的接线标准使安装、接线更快捷

• 直接耦合的设计，使执行器安装省时省力，运行稳定

• 通过CE和UL认证



安装风门轴尺寸

圆轴（直径）         12~26mm

方轴（对角线长）   13~19mm

轴长度                  最小25mm，建议76mm

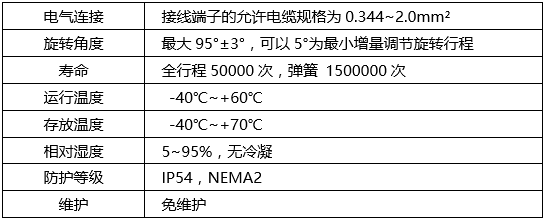

技术参数

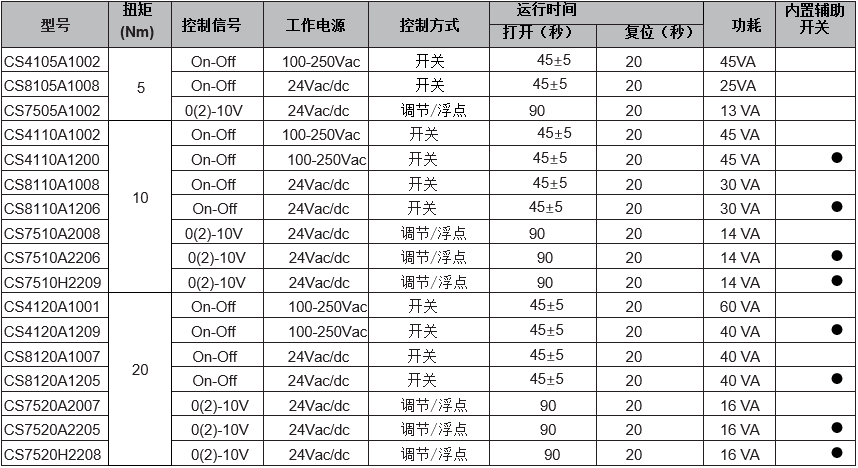

订货型号

附件及其特点：风门执行器辅助开关 SW2-CS

1、两个可调整的单刀双掷开关

2、包含执行器位置指示功能

3、配备可拆卸的配线接线盖，不需要额外的联结箱

附件功能

1、可现场安装的零配件

2、能够代替内部辅助开关的功能

3、设定点可以调节，用户可以自由确定连个设定点的位置

附件参数

SW2-CS：2*SPDT，AC100V/230V，5A（阻性）/3A（感性）应用于CS05、CS10、CS20系列风阀执行器
