Honeywell霍尼韦尔   动态压差平衡阀Kombi-3-plus系列



应用：

霍尼韦尔Kombi-3-Plus系列动态压差平衡阀是暖通空调供水系统用于压差控制的常用产品，它包括供水管的红阀或黑阀、回水管的蓝阀以及压差控制膜盒和 取压管等。

霍尼韦尔Kombi-3-Plus系列动态压差平衡阀广泛地应用在暖通空调水系统的分支管道以及末端设备处，也可应用于其它的相同或相似功能需求的场合。

 霍尼韦尔Kombi-3-Plus系列动态压差平衡阀能根据系统压差变化动态地反应并平衡这种变化，从而维持管道中二个关键点的压差不变。安装在蓝阀上的压差 控制膜盒内膜片上下侧分别感应来自红阀或黑阀以及蓝阀的压力，当任何一端 的压力变化引起膜片感应压差变化时，蓝阀的阀芯位置会相应改变，调节关键点二端的压差，直至与设定压差达到新的平衡。



特点：

• 红阀具有关断、流量压差测量、注水及排空功能

• 黑阀可替代红阀，具有关断、注水及排空功能

• 蓝阀具有关断、流量预调节、注水及排空功能，当与压差控 制膜盒连接后，就具有动态压差平衡功能

• PTFE密封座、环形密封圈保证整个阀体没有泄露，无须保养维护

• 蓝阀能精确的显示阀门的实际开度，从而保证精确的调节

• 红铜阀体保证了阀门具有很高的防腐性

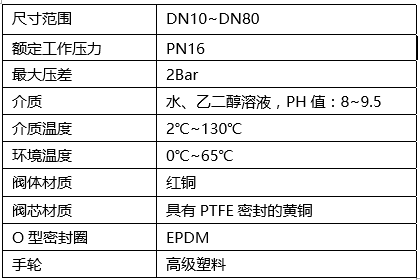

技术参数

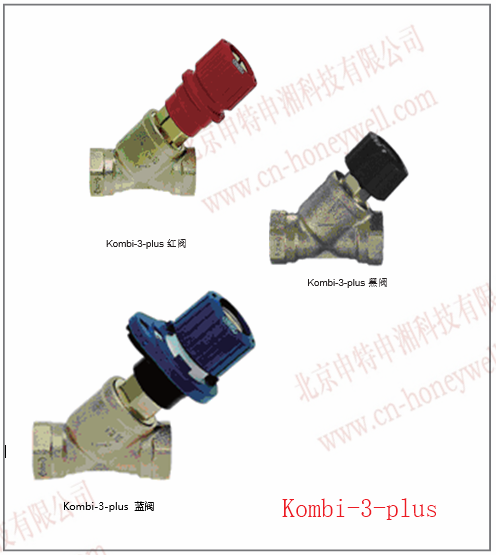

  V5100黑阀            V5000红阀           V5010蓝阀

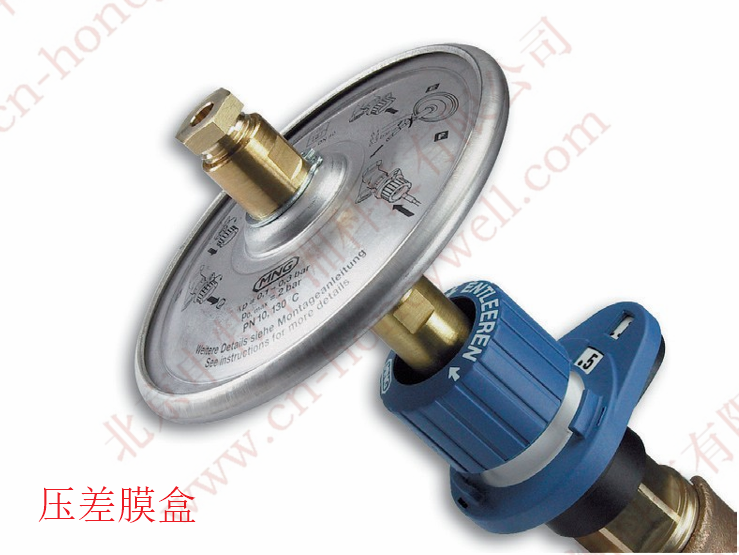

压差控制膜盒功能

(1)压差控制膜盒与Kombi-3-Plus 蓝阀DN10～40配套使用，不管系统压力如何 变化，能始终保证管道中二个关键点的压差保持不变；

(2)压差控制膜盒的最大工作压力是10Bar；

(3)安装膜盒时，DN15～25的蓝阀必须设定在1.5，DN32～40的蓝阀设定在1.0处。

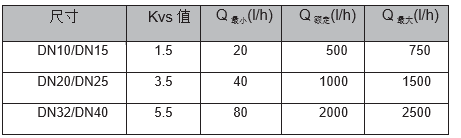

安装压差膜盒后蓝阀的Kvs值和流量范围

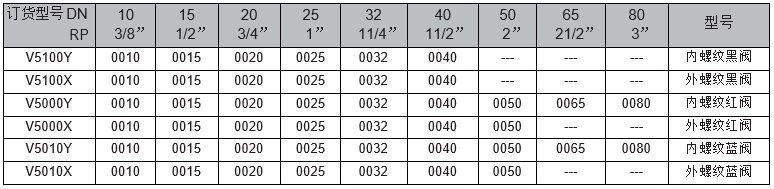

压差膜盒订货型号
